钨
此页面主要向您介绍岳石电气最擅长使用的钨金属的基本代表特长及物理性能。
钨的基本物性

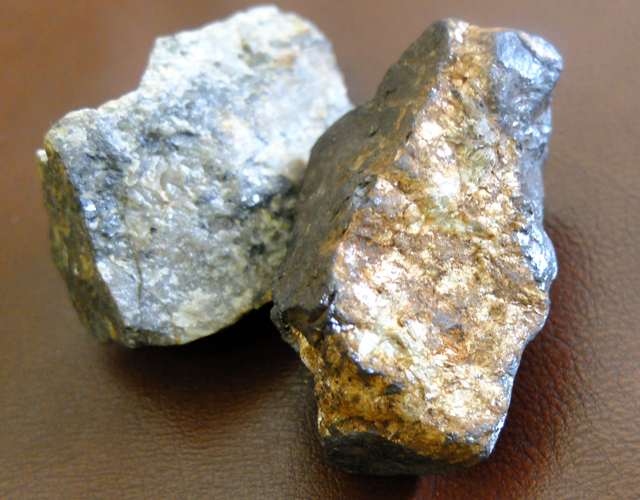

钨矿石
(1)特征
- ・高熔点。熔点最高的金属。
- ・重量重。高密度、高比重。
- ・硬度硬。拉伸力强、硬度硬。
- ・耐高温。高温强度强、在金属中热膨胀系数为最小。
- ・放射线不易穿透。
- ・耐腐蚀。耐酸、耐药品性高。
(2)物理性质
| 项目 | 单位等 | 内容 |
|---|---|---|
| 原子序数 | 74 | |
| 原子量 | 183.85 | |
| 稳定同位素 | 180,182,183,184,186 | |
| 晶体结构 | 体心立方晶格 | |
| 熔点 | 单体 | 3387℃ |
| 沸点 | 单体 | 5527℃ |
| 密度 | g/cm3 | 19.3（20℃） |
| 电子逸出功 | eV | 4.5 |
| 电阻 | Ω・m×10-8 | 5.5×10-8 |
| ３００Ｋ 5.65 | ||
| ６００Ｋ 13.07 | ||
| １０００Ｋ 24.26 | ||
| １５００Ｋ 39.5 | ||
| ２０００Ｋ 55.71 | ||
| ２５００Ｋ 72.71 | ||
| ３０００Ｋ 90.4 | ||
| 热膨胀系数 | 1/Ｋ | 4.5×10-6（0-100℃） |
| 蒸汽压 | ×0.33Ｐａ | １５８２℃ 10-6 |
| １６９７℃ 10-5 | ||
| １８３７℃ 10-4 | ||
| １９８７℃ 10-3 | ||
| ２１６７℃ 10-2 | ||
| ２３７７℃ 10-1 | ||
| ２６２７℃ 1 | ||
| ２９２７℃ 10 | ||
| 杨氏模数 | N/mm2 | 3.27×105 |
| 硬度 | 7.5 | |
| 维克氏硬度 | ＭＰａ | 3430 |
| 刚性系数 | N/mm2 | 1.21×105 |
| Poisson's ratio | 0.324（27℃） | |
| 极限抗拉强度 | N/mm2 | 丝径φ1.0：1667(as drawn)、1373(1400℃Anealed)、784(2200℃Anealed |
| 化学反应 | 大气中 | 室温下无反应。400℃加热后开始氧化，700℃加热后急速产生氧化钨WO3。 |
| 水蒸气 | 700℃以上开始急速氧化 | |
| 氮气 | 2000℃为止不会反应，1700℃为止会有3阶段的吸收 | |
| 氢气 | 无反应。但1200℃以下会有轻微吸收现象 | |
|
盐酸 （室温下） |
无反应 | |
|
盐酸 （加热时） |
仅微量侵蚀反应 | |
|
稀硫酸 （室温下） |
不被侵蚀 | |
|
稀硫酸 （加热时） |
仅微量侵蚀反应 | |
|
浓硫酸 （室温下） |
仅微量侵蚀反应 | |
|
浓硫酸 （加热时） |
逐渐被侵蚀 | |
|
硝酸 （加热时） |
仅微量侵蚀反应 | |
| 氢氟酸 | 不被侵蚀 | |
| 硝酸+氢氟酸 | 迅速被侵蚀 | |
|
王水 （加热时） |
微量融化，并产生氧化膜 | |
|
烧碱 （室温下） |
不被侵蚀 | |
| 钍 | 2200℃加热后仅少量钍元素被还元 | |
| 氧化铝 | 2000℃加热后铝元素被还元 |
