鎢(W)
此頁，為您介紹岳石電氣常使用的鎢金屬的物理等特性。
鎢的基本特性

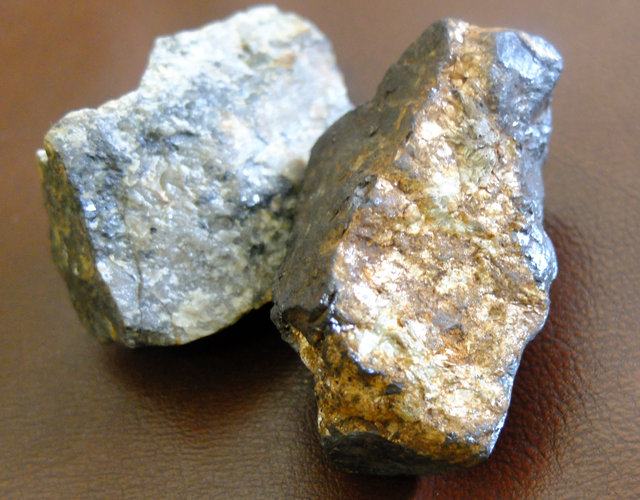

鎢礦
(1)特性
- ・高熔點。在金屬裡如熔點是最高的
- ・重量。密度與比重都高。
- ・硬度。高延展性與高硬度。
- ・耐高溫。耐高溫特性與低熱膨脹係數。
- ・放射線難以穿透。
- ・耐腐蝕。耐酸性藥物。
（２）物理特性
| 項目 | 單位 | 數據 |
|---|---|---|
| 元素週期表 | 74 | |
| 質量 | 183.85 | |
| 同位數 | 180,182,183,184,186 | |
| 結晶構造 | 体心立方格子構造 | |
| 熔點 | 単体 | 3387℃ |
| 沸點 | 単体 | 5527℃ |
| 密度 | g/cm3 | 19.3（20℃） |
| 功率 | eV | 4.5 |
| 電阻 | Ω・m×10-8 | 5.5×10-8 |
| ３００Ｋ 5.65 | ||
| ６００Ｋ 13.07 | ||
| １０００Ｋ 24.26 | ||
| １５００Ｋ 39.5 | ||
| ２０００Ｋ 55.71 | ||
| ２５００Ｋ 72.71 | ||
| ３０００Ｋ 90.4 | ||
| 線性膨張係数 | 1/Ｋ | 4.5×10-6（0-100℃） |
| 蒸氣壓 | ×0.33Ｐａ | １５８２℃ 10-6 |
| １６９７℃ 10-5 | ||
| １８３７℃ 10-4 | ||
| １９８７℃ 10-3 | ||
| ２１６７℃ 10-2 | ||
| ２３７７℃ 10-1 | ||
| ２６２７℃ 1 | ||
| ２９２７℃ 10 | ||
| 楊氏模數 | N/mm2 | 3.27×105 |
| 硬度 | 7.5 | |
| 維克氏硬度 | ＭＰａ | 3430 |
| 剛性係數 | N/mm2 | 1.21×105 |
| Poisson's ratio | 0.324（27℃） | |
| 極限抗拉強度 | N/mm2 | 線徑φ1.0： 1667（as drawn）、1373（1400℃Anealed）、784（2200℃Anealed） |
| 化學反應 | 大氣中 | 常溫下無反應。400度時開始發生氧化現象。達到700度時迅速的產生氧鎢(WO3) |
| 水蒸氣 | 超過700度以上時迅速的發生氧化現象 | |
| 氫 | 2000度以內不會有反應，1700度為止 | |
|
鹽酸 (室溫下) |
無反應 | |
|
鹽酸 (加熱時) |
僅微量的侵蝕反應 | |
|
稀硫酸 (室溫下) |
不受侵蝕 | |
|
稀硫酸 (加熱時) |
僅微量的侵蝕反應 | |
|
濃硫酸 (室溫下) |
僅微量的侵蝕反應 | |
|
濃硫酸 (加熱時) |
逐漸的侵蝕反應 | |
|
硝酸 (加熱時) |
僅微量的侵蝕反應 | |
| 氫氟酸 | 不受侵蝕 | |
| 硝酸+氟酸 | 急速的侵蝕反應 | |
|
王水 (加熱時) |
微量鎔化並形成氧化膜 | |
|
氫氧化鈉 (室溫下) |
不受侵蝕 | |
| 釷 | 2,200度時僅少量的釷元素被還元 | |
| 鋁 | 2,000度時鋁元素被還元 |
